02 / system okienny Roofex

NEO View.
Mniej profilu. Więcej widoku.

Filigranowe skrzydło całkowicie ukryte za ramą tworzy spokojną, minimalistyczną elewację i zwiększa udział szkła.

Zobacz przekrój →Zapytaj o NEO View
76 mmgłębokość zabudowy3 / MDuszczelnienie środkowedo 60 mmmaksymalne szklenieUw od 0,75*okno referencyjne

Charakter systemu

Skrzydło znika.
Architektura zostaje.

NEO View jest wariantem platformy NEO zaprojektowanym dla współczesnych, oszczędnych elewacji. Patrząc od zewnątrz, skrzydło pozostaje schowane za ramą, dzięki czemu podział okienny jest optycznie lżejszy.

  • nowe budownictwo i minimalistyczne elewacje
  • duże powierzchnie transparentne
  • możliwość niemal całkowitego ukrycia ramy w warstwie ocieplenia
  • kompatybilność z wybranymi profilami platformy NEO

Przestrzenny przekrój systemowy

Geometria NEO View.
Bez interpretacji.

Wizualizacja pokazuje rzeczywisty układ NEO View: ramę, ukryte skrzydło, pakiet szybowy, uszczelki oraz stalowe wzmocnienia. Bez mieszania elementów z innymi systemami.

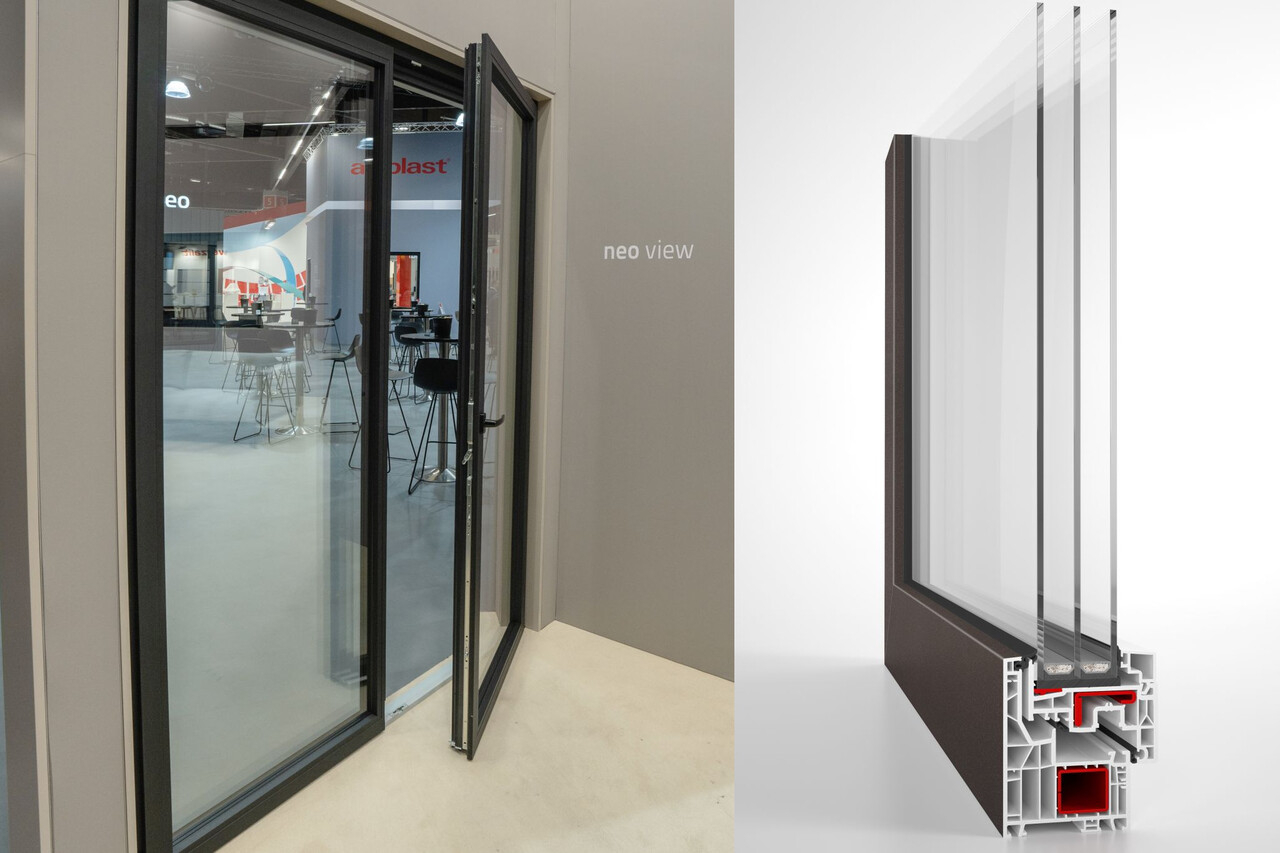

Przestrzenny przekrój systemu NEO View z ramą, ukrytym skrzydłem, uszczelkami i stalowymi wzmocnieniami
NEO View / rama, ukryte skrzydło, uszczelki i wzmocnienia stalowe
01

Ukryte skrzydło

Od zewnątrz skrzydło znajduje się za obrysem ramy, co redukuje widoczną szerokość profilu.

02

6 komór / 76 mm

System wykorzystuje sześciokomorową konstrukcję ramy o głębokości zabudowy 76 mm.

03

Uszczelnienie MD

Trzy płaszczyzny uszczelnienia, w tym uszczelka środkowa, wspierają szczelność i parametry cieplne.

04

Zestawienie 103 mm

Wąskie zestawienie ramy i skrzydła pozwala zwiększyć powierzchnię przeszklenia.

Technologia w ruchu

Ukryte skrzydło na prawdziwym przekroju.

Podświetlenia wskazują rzeczywiste elementy oficjalnego przekroju NEO View. Bez zastępczych profili i bez animacji pakietów szybowych.

Przestrzenny przekrój NEO View pokazujący ukryte skrzydło, uszczelki i stalowe wzmocnienia 01skrzydło ukryte za ramą 025 mm widocznej części skrzydła 03zestawienie 103 mm NEO View / rzeczywisty układ ramy i skrzydła
NEO VIEW / UKRYTE SKRZYDŁO

Mniej widocznego profilu. Więcej szkła.

Kolejne podświetlenia pokazują na rzeczywistym przekroju, gdzie skrzydło chowa się za ramą i dlaczego od strony elewacji profil wygląda smuklej.

  • spokojny obrys od zewnątrz
  • minimalistyczna elewacja
  • zestawienie ramy i skrzydła 103 mm
Podświetlenia 01–03 prowadzą po elementach przekroju

Cztery cechy NEO View

Minimalizm oparty na technologii.

Każdy kafel prowadzi do osobnej prezentacji rozwiązania. Grafiki i przekroje dotyczą wyłącznie systemu NEO View.

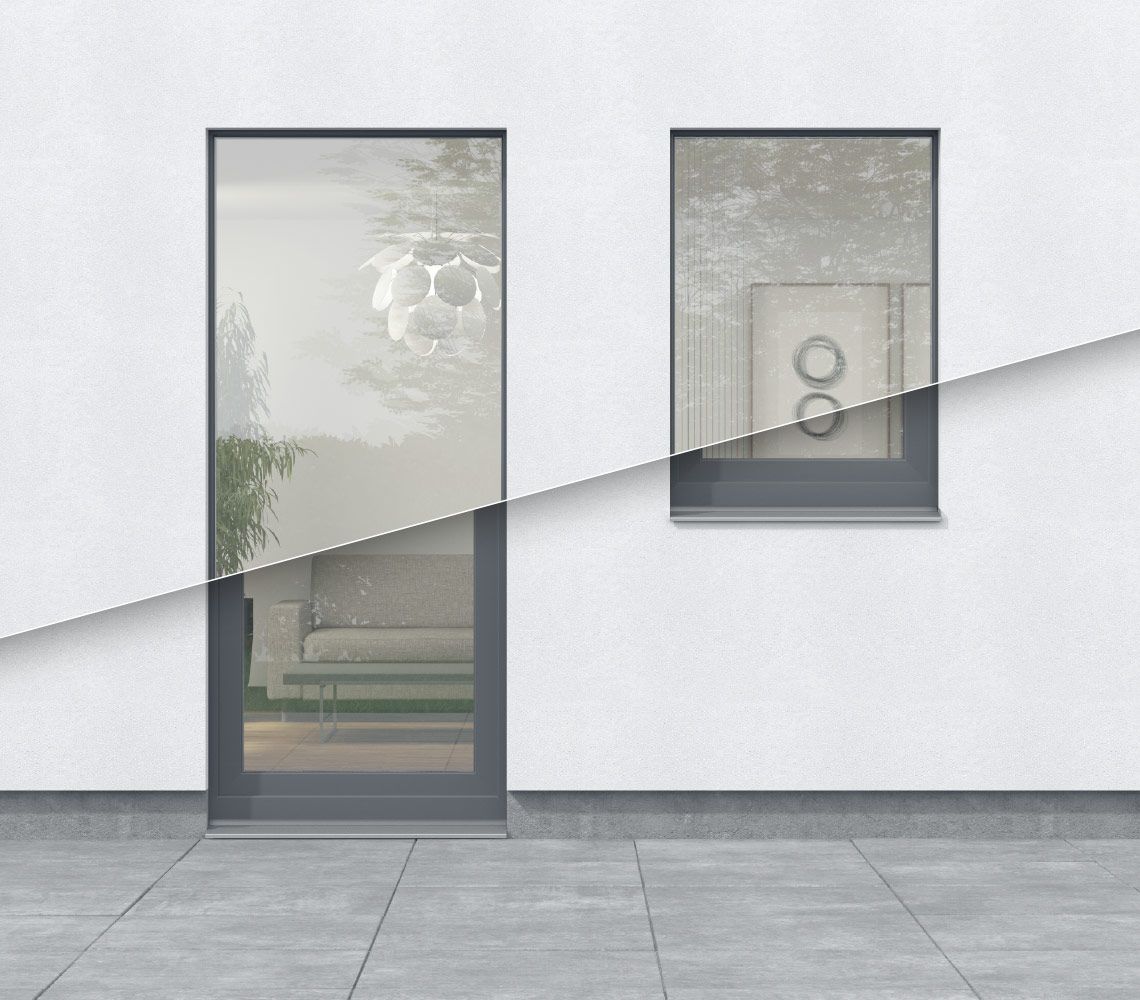

Ukryte skrzydło systemu NEO View
01 / KONSTRUKCJA

Ukryte skrzydło

Od zewnątrz skrzydło pozostaje schowane za ramą, tworząc jednolity, uporządkowany obrys okna.

Poznaj szczegóły →

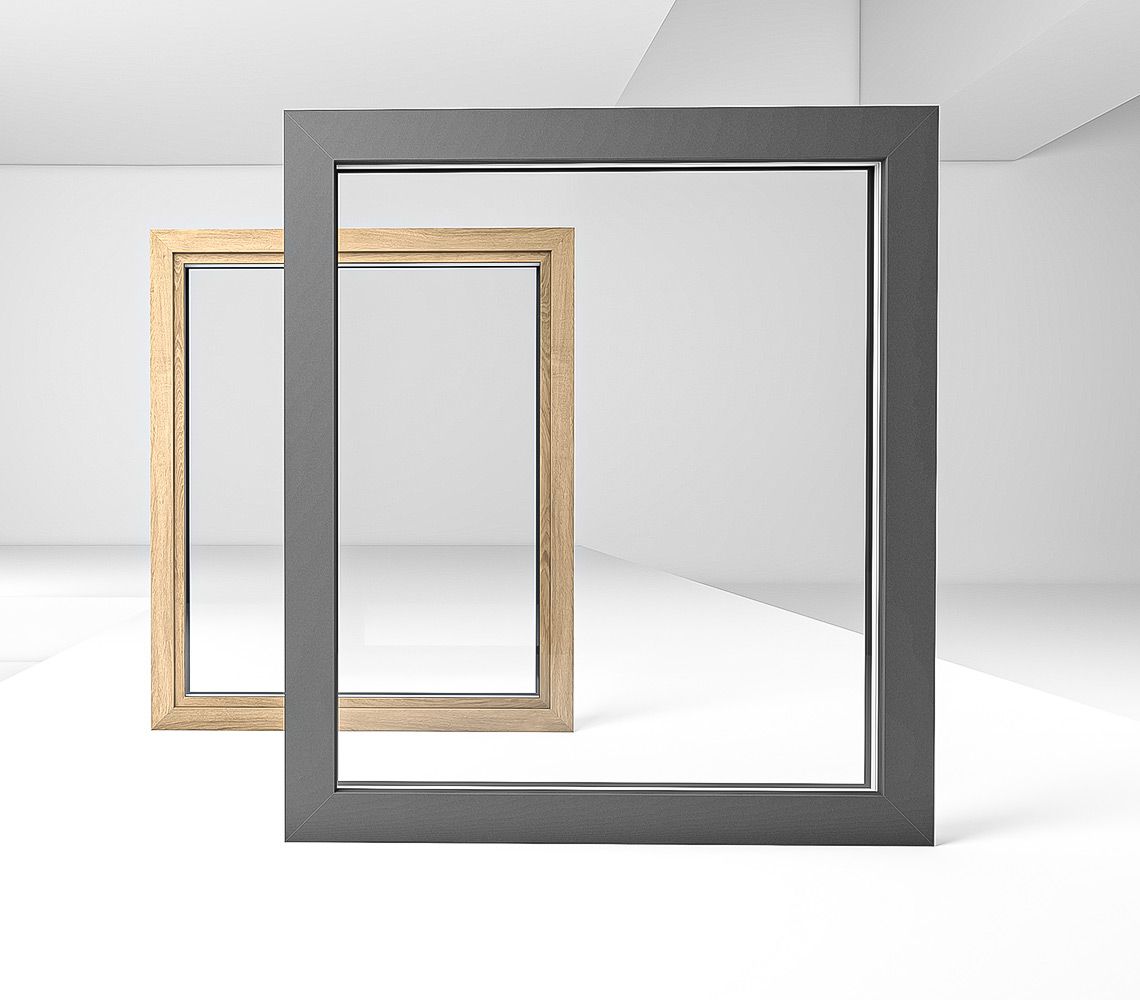

Minimalistyczna forma okna NEO View
02 / ARCHITEKTURA

Minimalistyczna forma

Filigranowa optyka i spokojne linie pozwalają zintegrować okno ze współczesną elewacją.

Poznaj szczegóły →

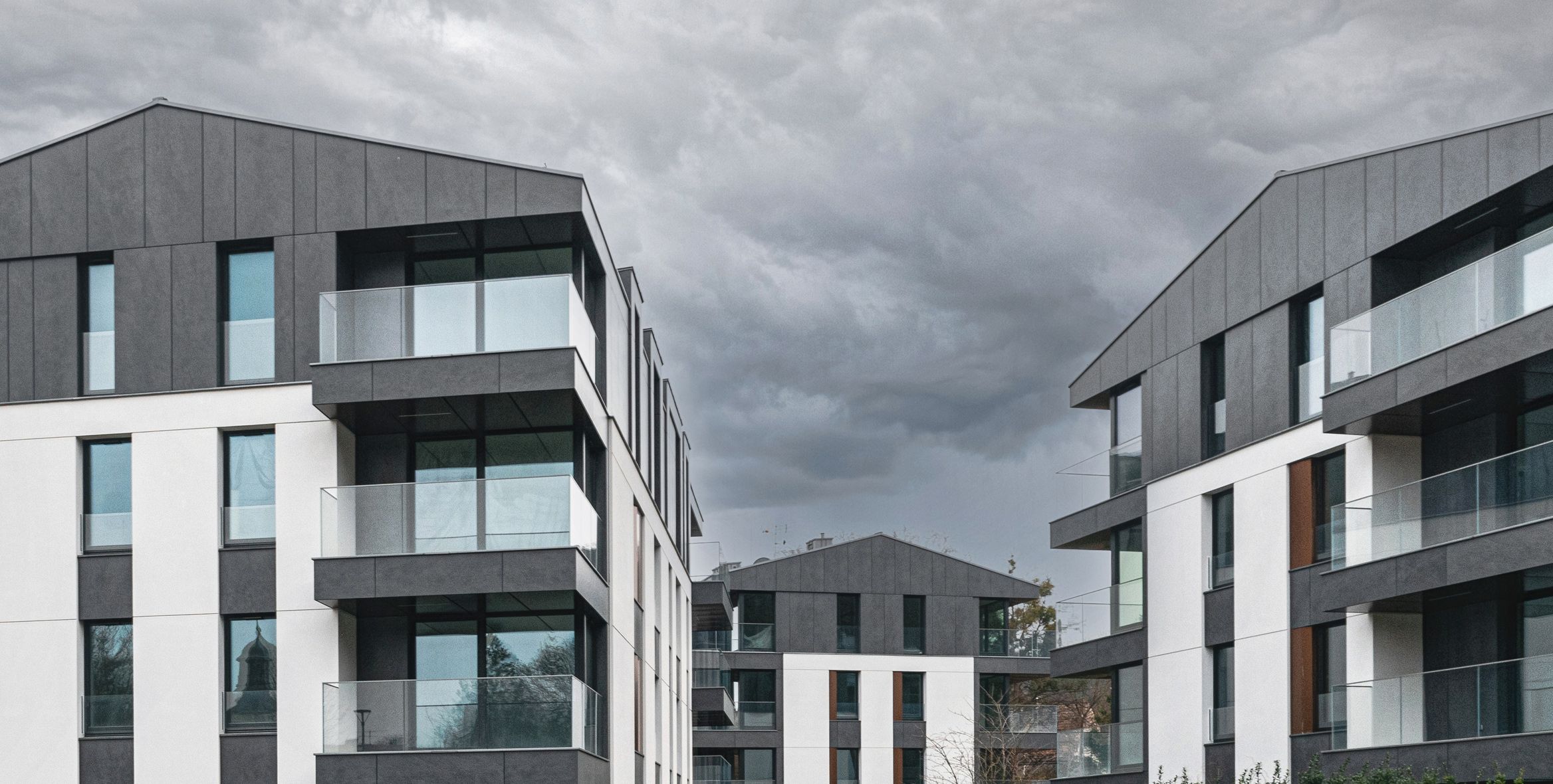

Duża powierzchnia przeszklenia NEO View
03 / ŚWIATŁO

Światło i przeszklenie

Ograniczona widoczność profili zwiększa wizualny udział szyby i otwiera wnętrze na widok.

Poznaj szczegóły →

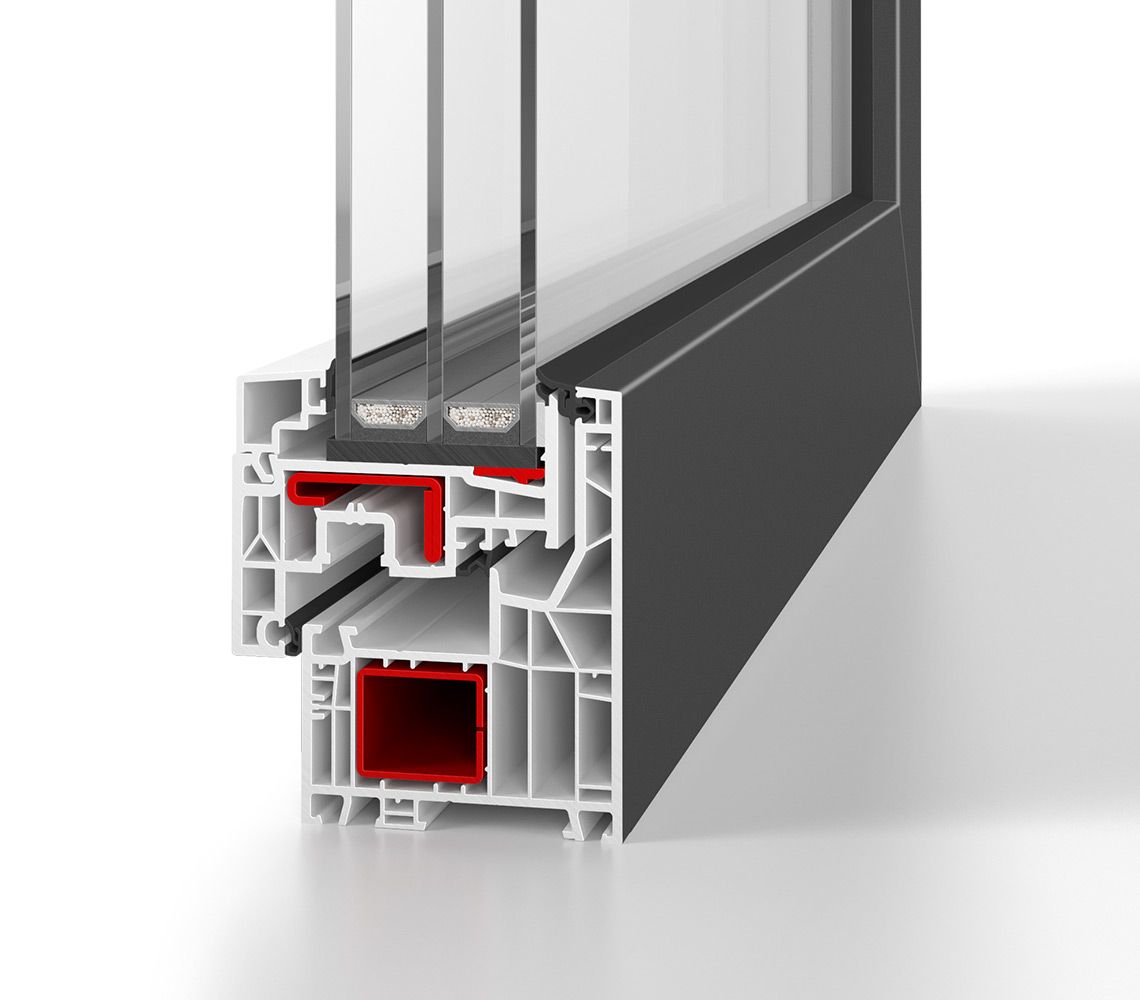

Uszczelnienie środkowe NEO View
04 / KOMFORT

Parametry i komfort

System 76 mm, trzy uszczelki i szklenie do 60 mm tworzą bazę do indywidualnej konfiguracji okna.

Poznaj szczegóły →

Wycena systemu NEO View

Minimalistyczna forma.
Precyzyjnie dobrana konstrukcja.

Prześlij wymiary lub zestawienie stolarki. Potwierdzimy możliwości wykonania, szklenie, wyposażenie i kolor.

Poproś o wycenę mailem →Porównaj systemy
