NOWY BUDYNEK01 / nakładane
RNK / RNS
Skrzynka łączona z oknem. Rozwiązanie planowane przed montażem stolarki i wykonaniem elewacji.
- montaż razem z oknem
- różne warianty zabudowy
- rewizja zależna od systemu
Oferta Roofex / osłony zewnętrzne
Kontroluj światło.
Zyskaj spokój.
Rolety zewnętrzne, napędy i dodatki dobierane razem z oknem, elewacją oraz sposobem codziennej obsługi.
2 sposobyMONTAŻU3 trybySTEROWANIA1 kompletZ OKNEM
Zacznij od etapu inwestycji
Roletę warto zaplanować
razem z oknem.
Typ skrzynki wpływa na montaż, wygląd elewacji i dostęp serwisowy. Najważniejsze pytanie brzmi: czy roleta powstaje razem z oknem, czy jest dodawana do gotowego budynku.
01nowy budynek02pełna wymiana stolarki03modernizacja04automatyka domu
Systemy roletowe
Dwa rozwiązania.
Dwa momenty montażu.
Najpierw wybieramy sposób montażu i miejsce rewizji. Kształt skrzynki, kolor oraz sterowanie są kolejnym krokiem.
NOWY BUDYNEK
NOWY LUB ISTNIEJĄCY02 / adaptacyjne
RAK / RAS / RAR
Skrzynka montowana na elewacji albo we wnęce. Rozwiązanie odpowiednie również do modernizacji.
- montaż po osadzeniu okna
- kilka kształtów skrzynki
- rewizja od zewnątrz
WYGODA03 / napędy
Sterowanie
Obsługa ręczna, silniki przewodowe, sterowanie radiowe oraz przygotowanie pod automatykę.
- taśma lub korba
- silniki w wale
- grupy i scenariusze

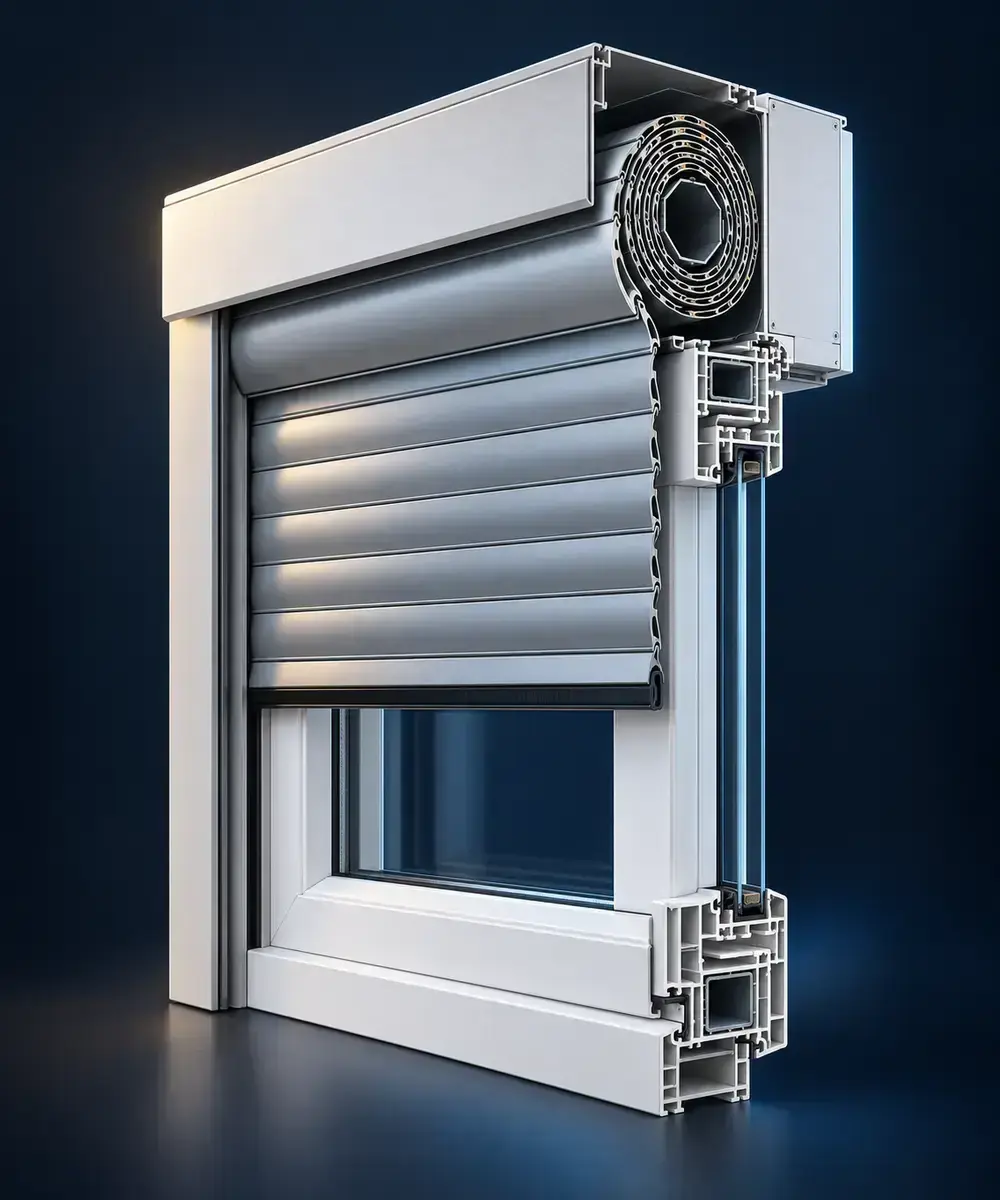

01 / system nakładany
Jedna dostawa.
Spójny montaż.
Skrzynka jest połączona z ramą, dlatego jej wysokość i sposób zabudowy uwzględniamy już podczas pomiaru okien. Dostęp do rewizji musi pozostać możliwy po wykończeniu wnęki.
Dobierz system →Przekroje skrzynek
Rewizja, zabudowa
i prowadzenie pancerza.
Przekrój pokazuje położenie nawoju, wyjście pancerza i miejsce dostępu serwisowego. Dzięki temu klient widzi różnicę między systemami bez odczytywania rysunku technicznego.

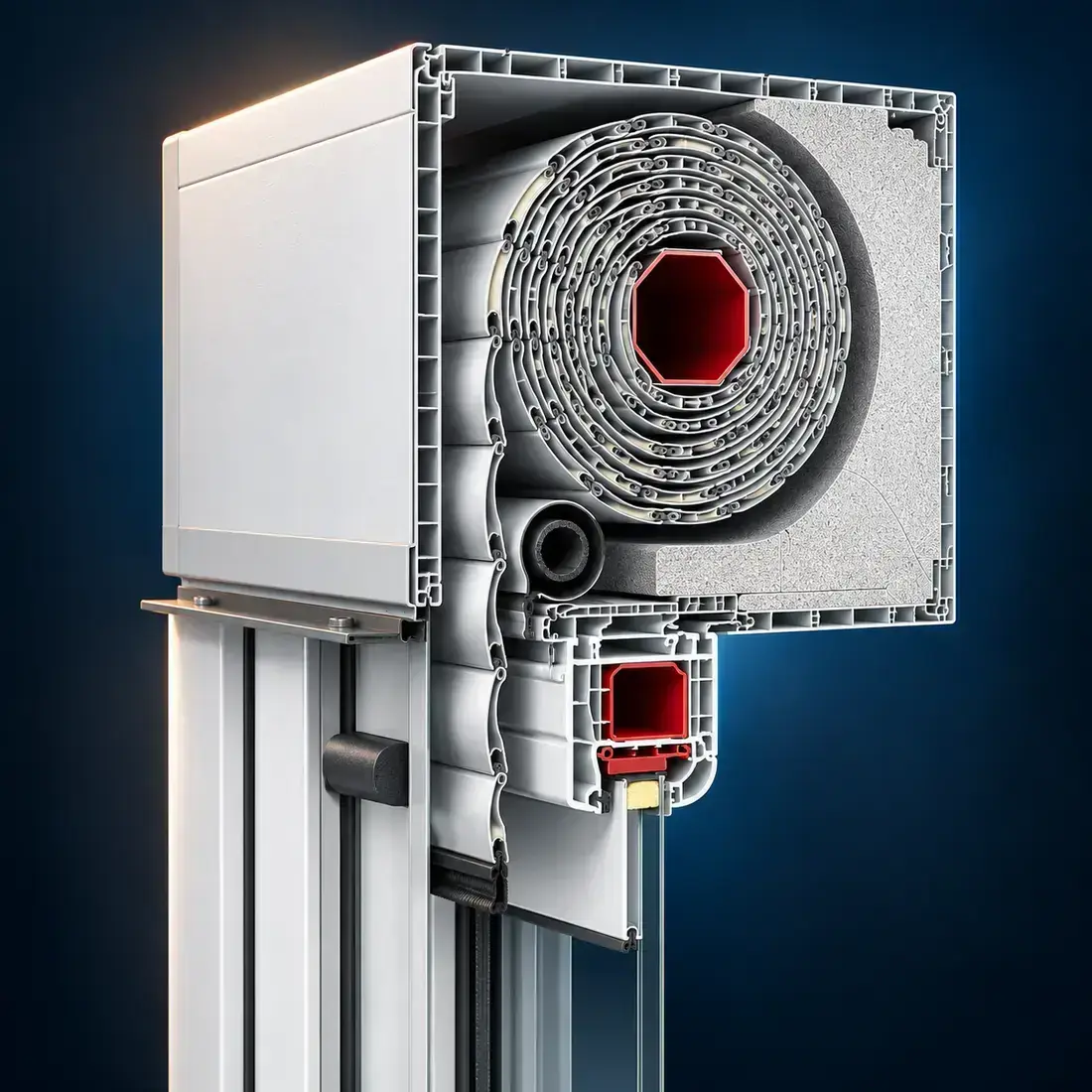

RNK / NAKŁADANA
Skrzynka do zabudowy
Łączona z oknem i przygotowana do zaplanowanej zabudowy. Wybierana do nowej stolarki.
- montaż razem z oknem
- skrzynka nad ramą
- dostęp zależny od wariantu

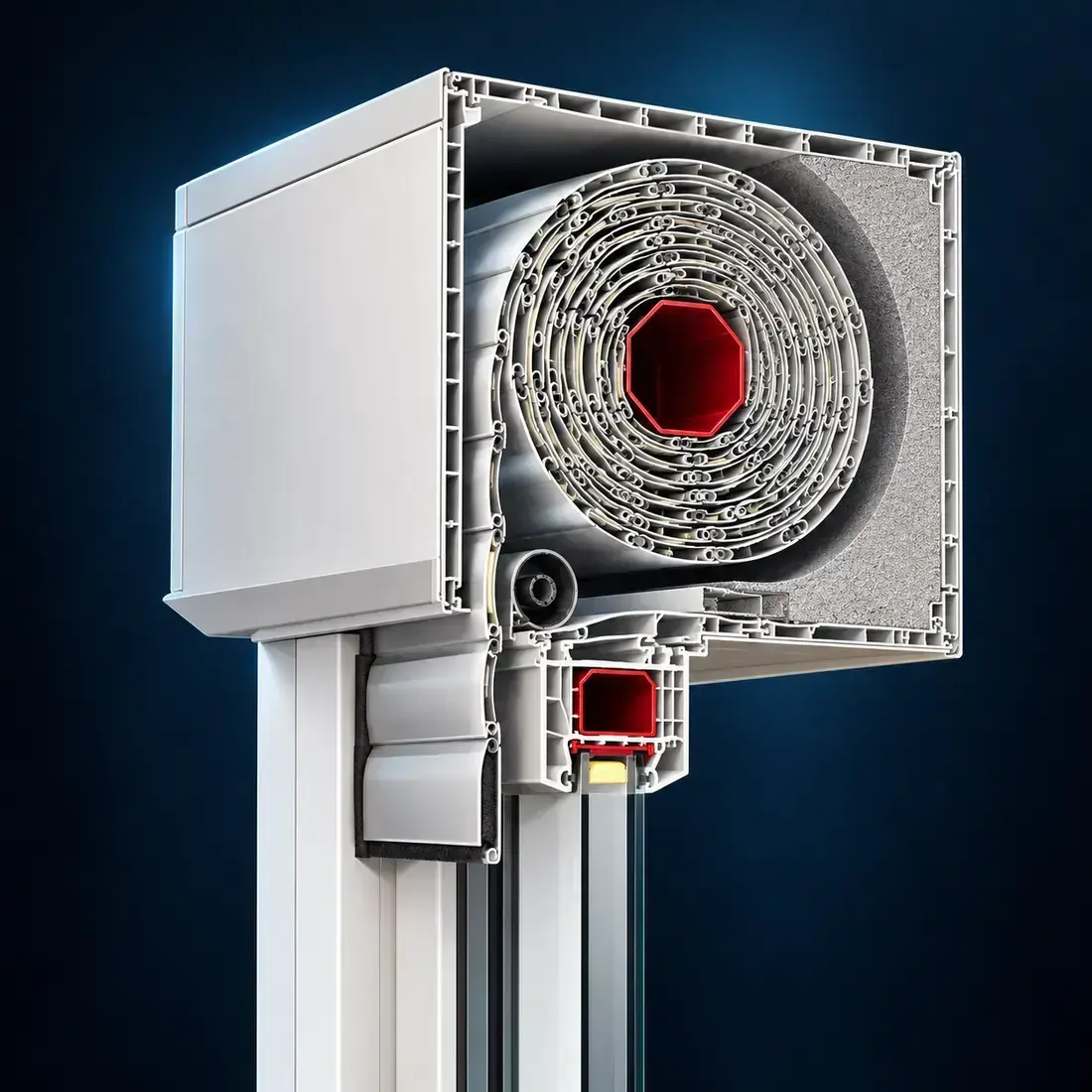

RNS / NAKŁADANA
Rewizja od czoła
Dostęp serwisowy planowany od strony pomieszczenia. Sposób wykończenia wnęki nie może blokować klapy.
- montaż z oknem
- rewizja od pomieszczenia
- plan przed tynkowaniem

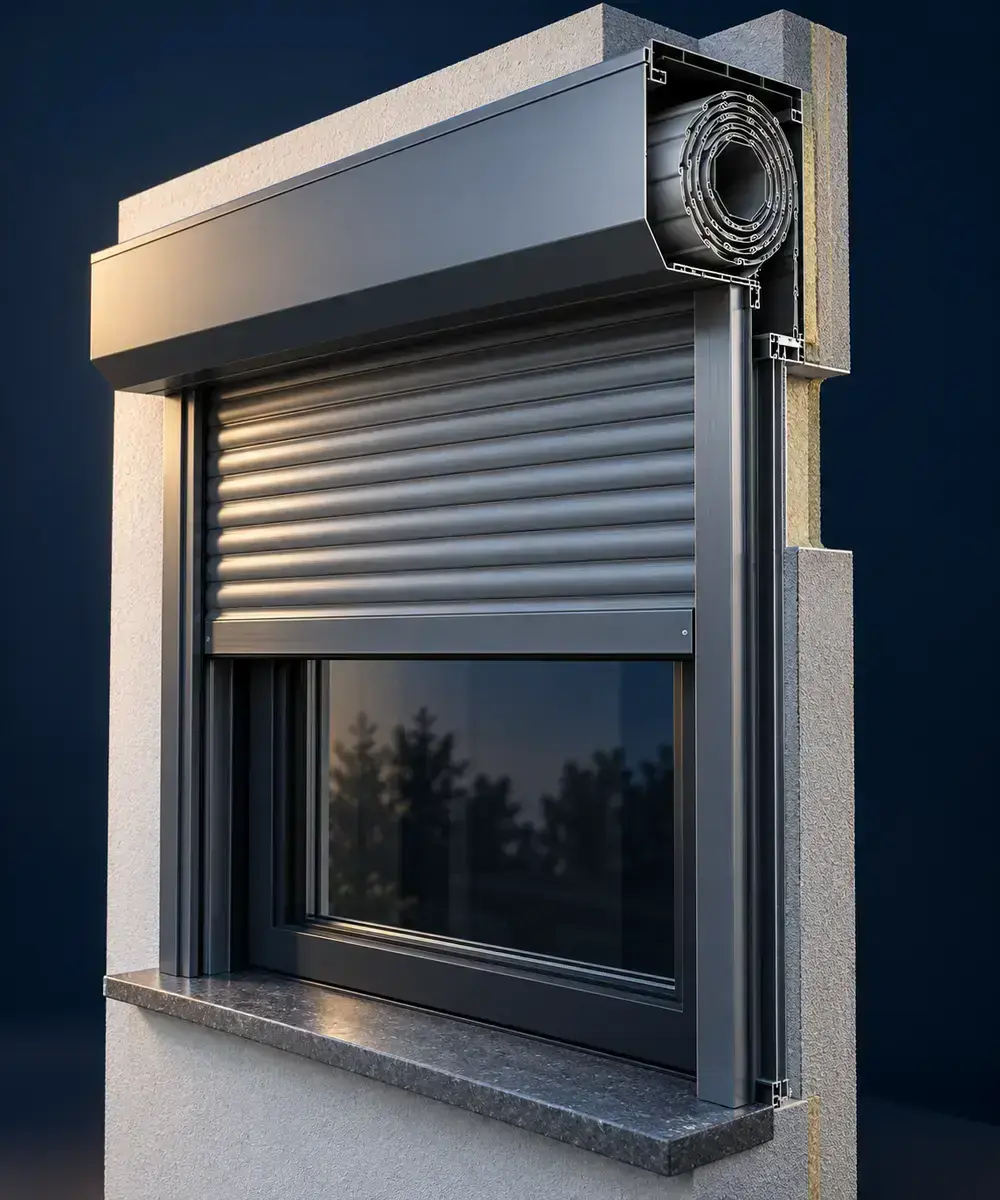

RAK / ADAPTACYJNA
Rewizja płaska
Prosta geometria skrzynki zewnętrznej, montowanej na elewacji albo we wnęce okiennej.
- nowy lub istniejący budynek
- montaż zewnętrzny
- dostęp od dołu

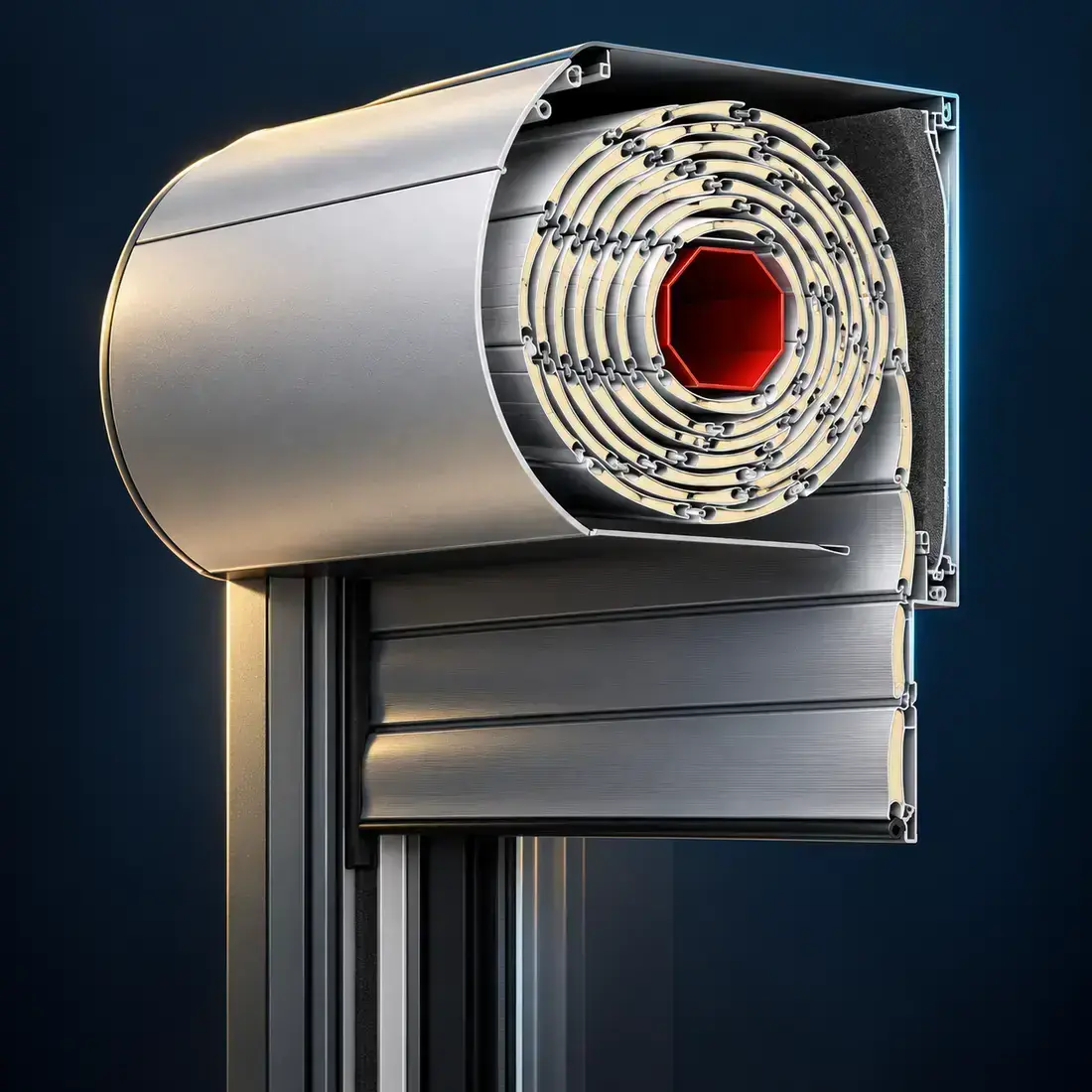

RAR / ADAPTACYJNA
Skrzynka zaokrąglona
Widoczny wariant o łagodnej linii, przeznaczony do montażu zewnętrznego i modernizacji.
- łagodna forma obudowy
- rewizja od zewnątrz
- montaż bez wymiany okna
Wysokość skrzynki i dopuszczalny wymiar pancerza zależą od szerokości konstrukcji, profilu lameli, rodzaju napędu oraz konkretnego wariantu systemu. Rendery objaśniają zasadę budowy; ostateczny przekrój potwierdzamy dla wybranego systemu.
Budowa rolety
Każdy element
ma swoją funkcję.
Komplet dobieramy do wymiaru, sposobu montażu, ciężaru pancerza oraz oczekiwanego sterowania.
01 / konstrukcjaSkrzynka
Mieści wał, zwinięty pancerz i napęd. Jej wielkość wynika z wysokości rolety, rodzaju lameli i sposobu zabudowy.

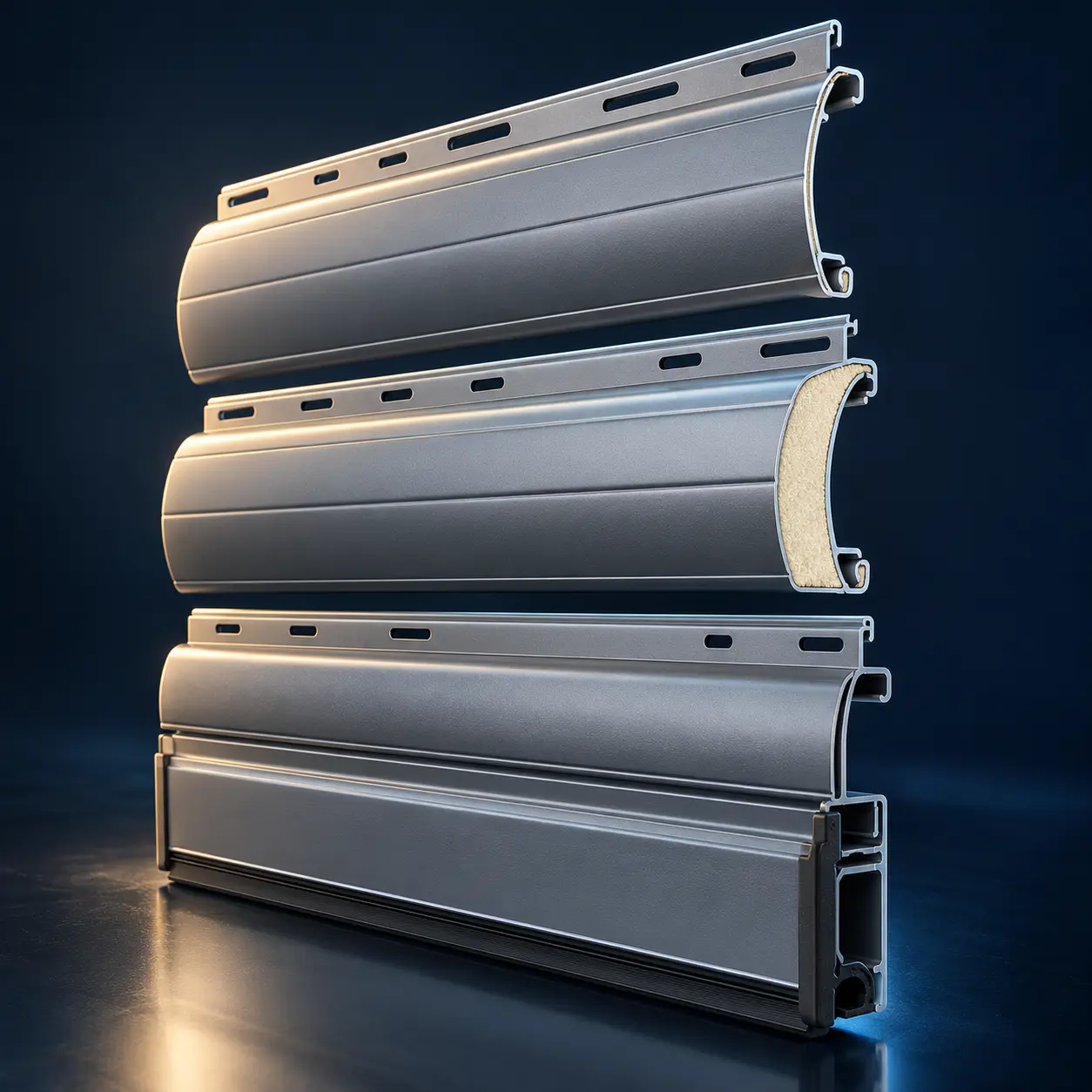

02 / osłonaPancerz
Połączone profile aluminiowe dobierane pod kątem gabarytu, sztywności, koloru oraz oczekiwanego zacienienia.

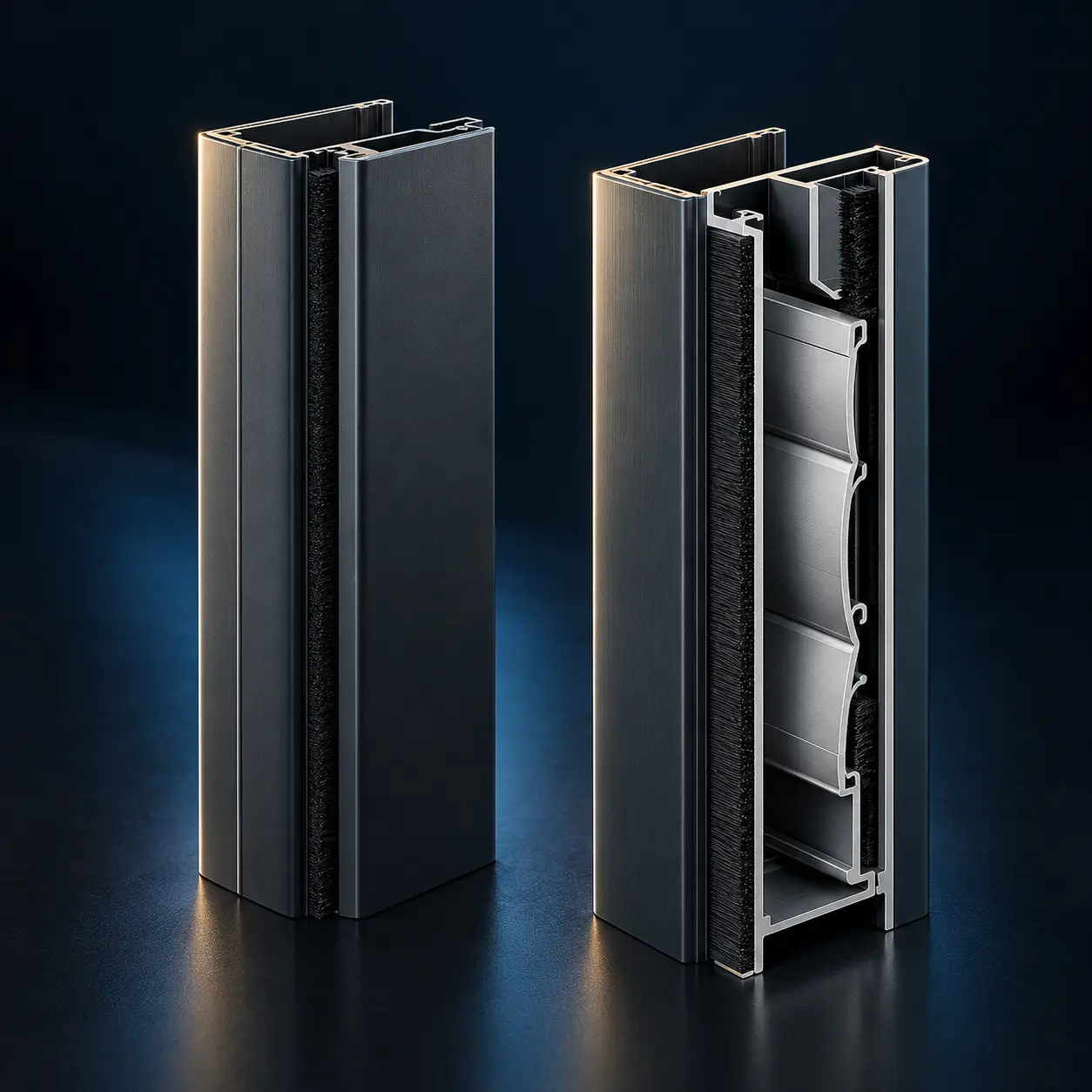

03 / prowadzenieProwadnice
Stabilizują pancerz po bokach. Ich kanał, uszczelnienie i sposób mocowania muszą odpowiadać całemu systemowi.

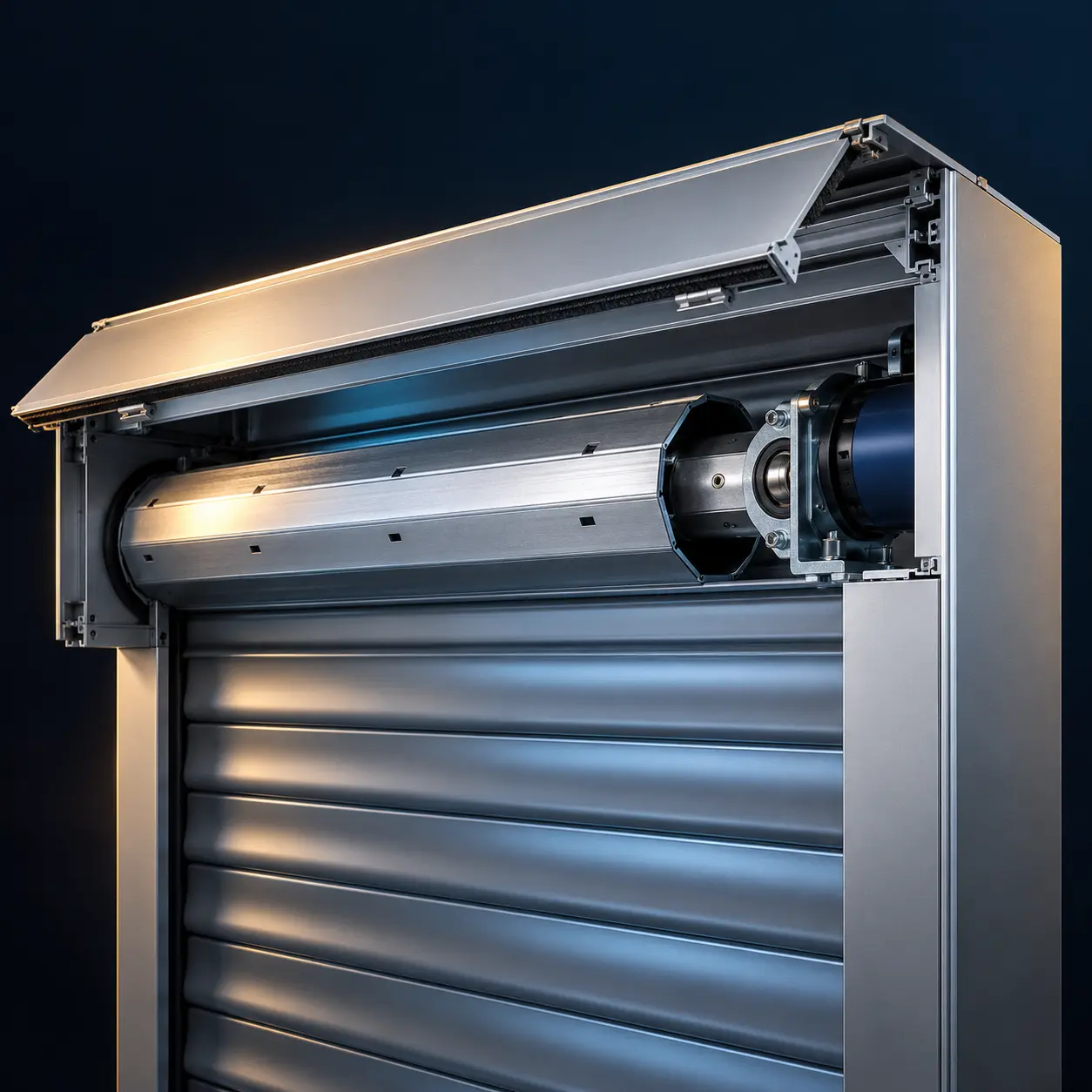

04 / serwisRewizja
Zapewnia dostęp do wału, napędu i pancerza od dołu, od czoła albo z zewnątrz — zależnie od skrzynki.
05 / obsługaNapęd
Zwijacz, korba lub silnik elektryczny dobrany do ciężaru pancerza, wymiaru i częstotliwości pracy.
06 / komfortMoskitiery
W wybranych systemach siatka zwija się do skrzynki i pracuje niezależnie od pancerza w podwójnych prowadnicach.

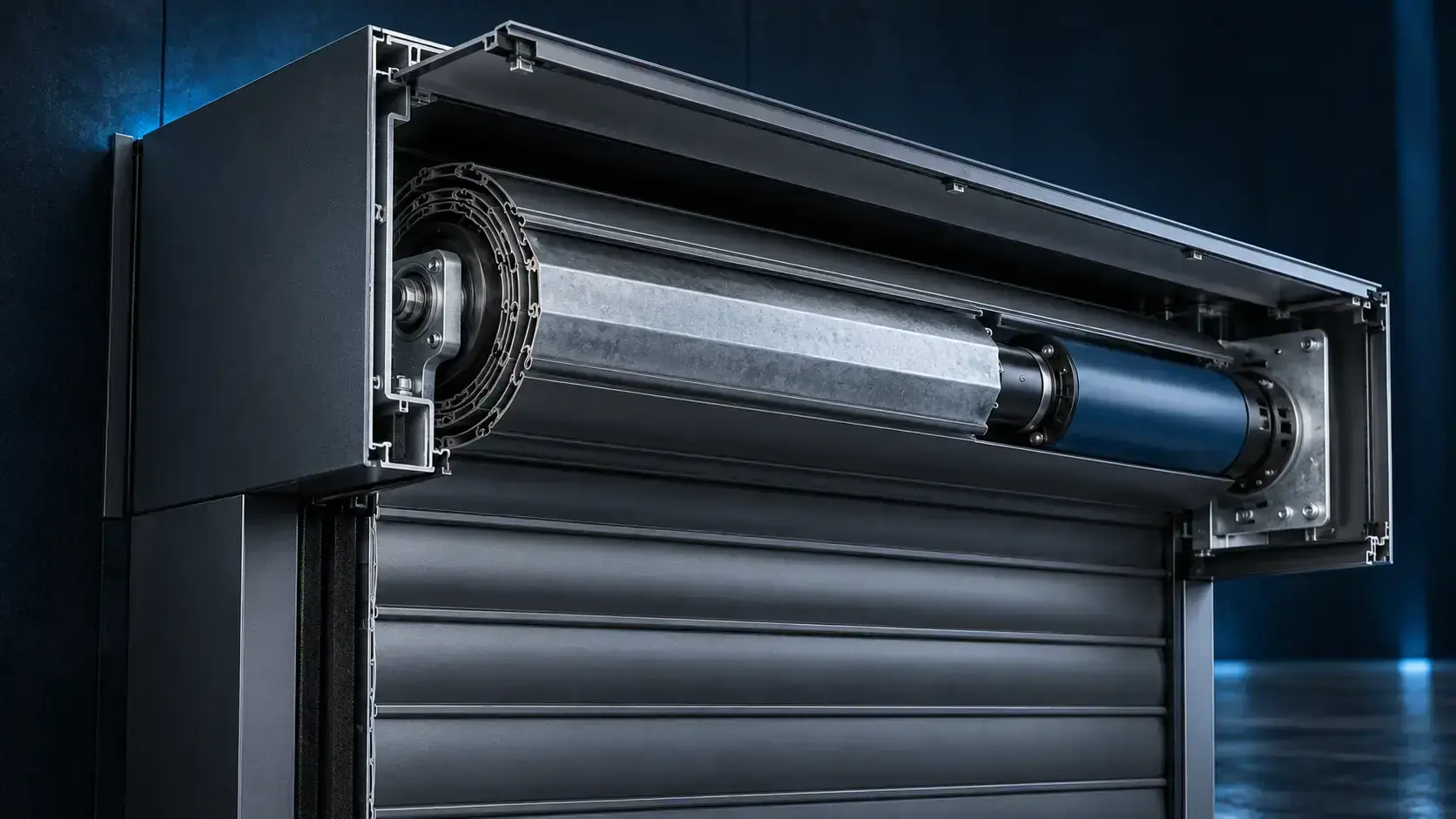

01 / skrzynka
Miejsce dla mechanizmu.
Skrzynka osłania wał, zwinięty pancerz i napęd. Dobieramy jej wielkość do wysokości rolety, profilu lameli i sposobu montażu. W systemach nakładanych łączy się ją z ramą okna, a w adaptacyjnych znajduje się po stronie zewnętrznej.
- wymiar dopasowany do nawoju pancerza
- kształt zgodny z zabudową i elewacją
- zapewniony dostęp serwisowy
Napędy i automatyka
Od taśmy po
scenariusze domowe.
Rodzaj napędu najlepiej ustalić przed wykonaniem instalacji elektrycznej i tynków.

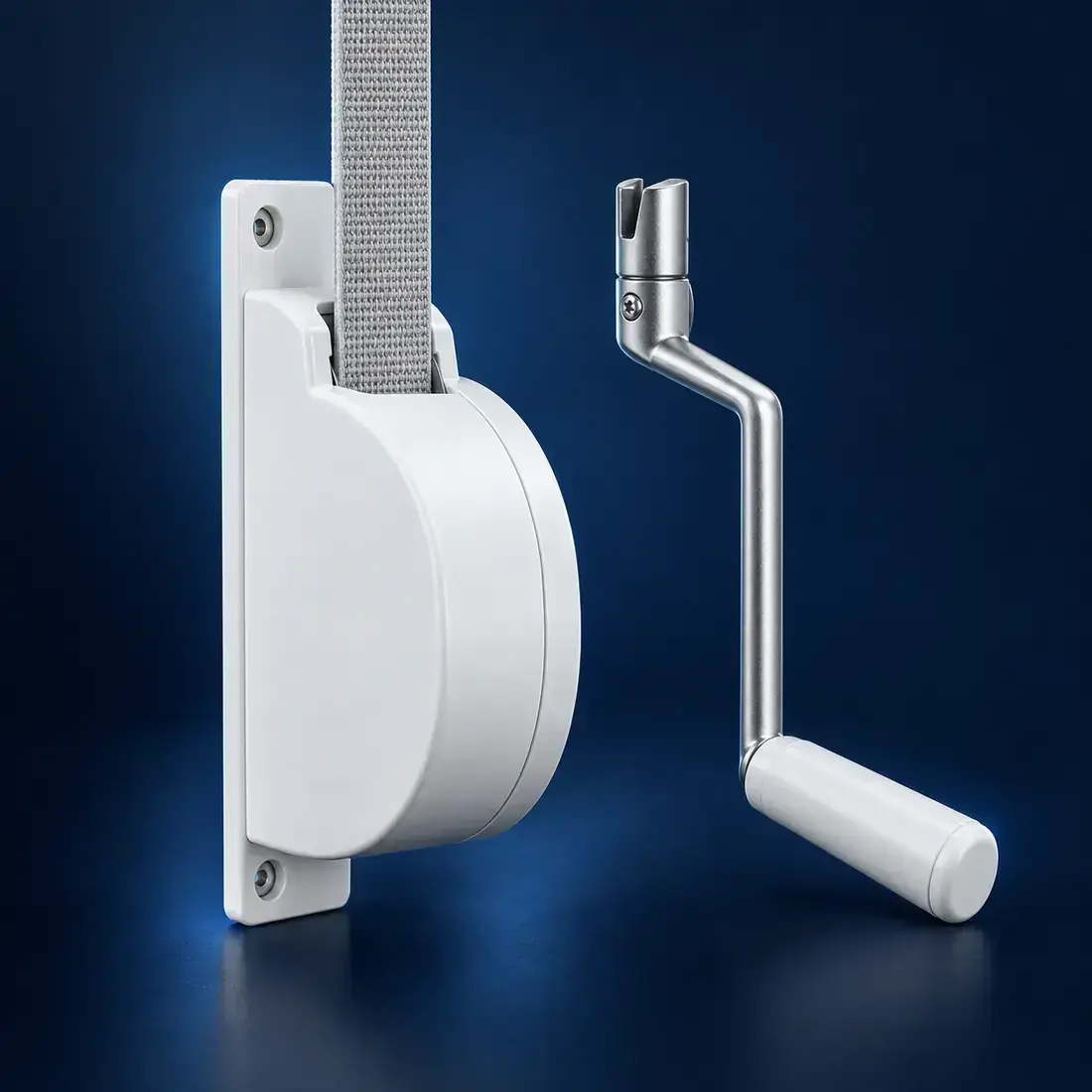

STEROWANIE RĘCZNE
Taśma lub korba
Proste rozwiązanie niewymagające zasilania, odpowiednie do wybranych rozmiarów i ciężaru pancerza.
Zapytaj o napęd ręczny →NAPĘD ELEKTRYCZNY

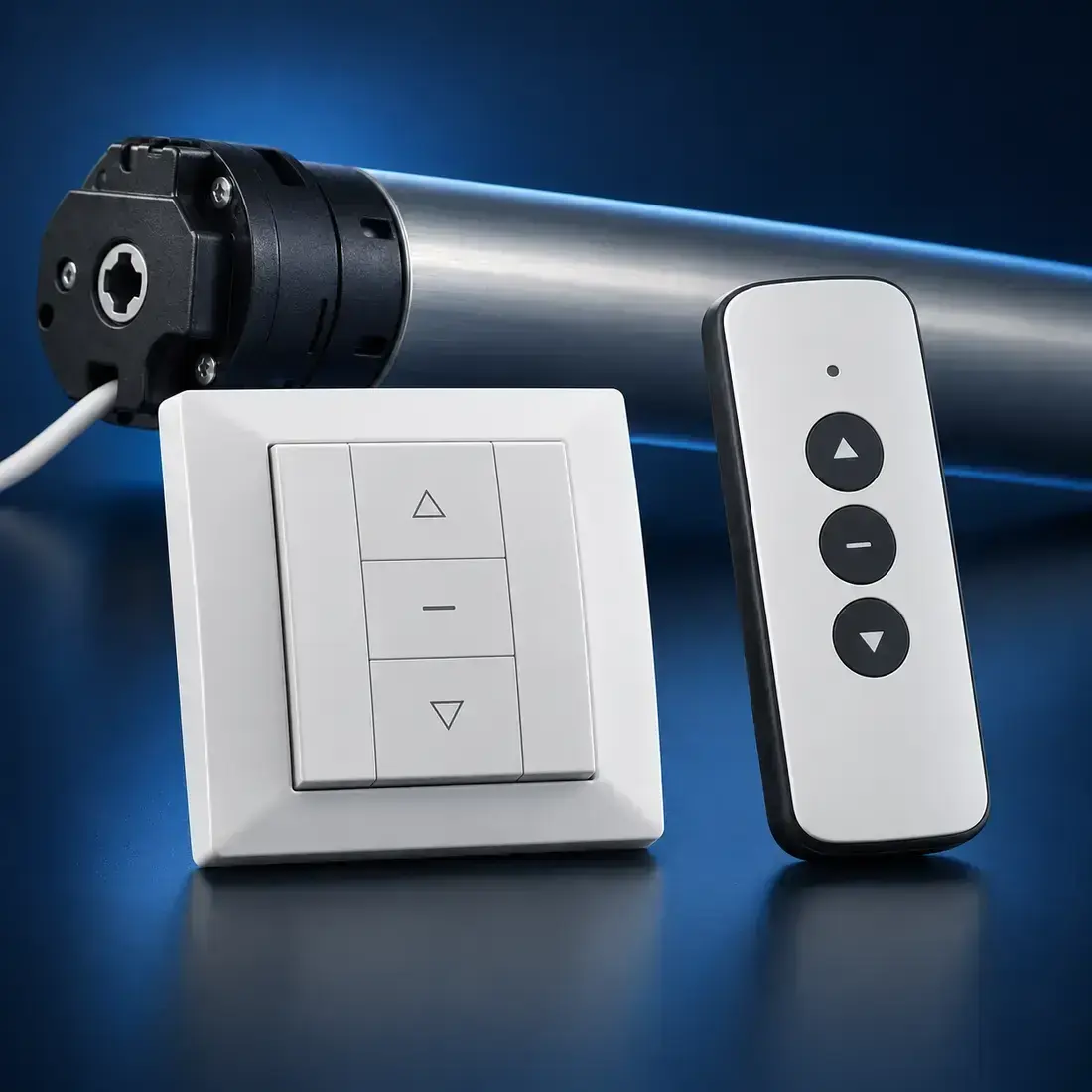

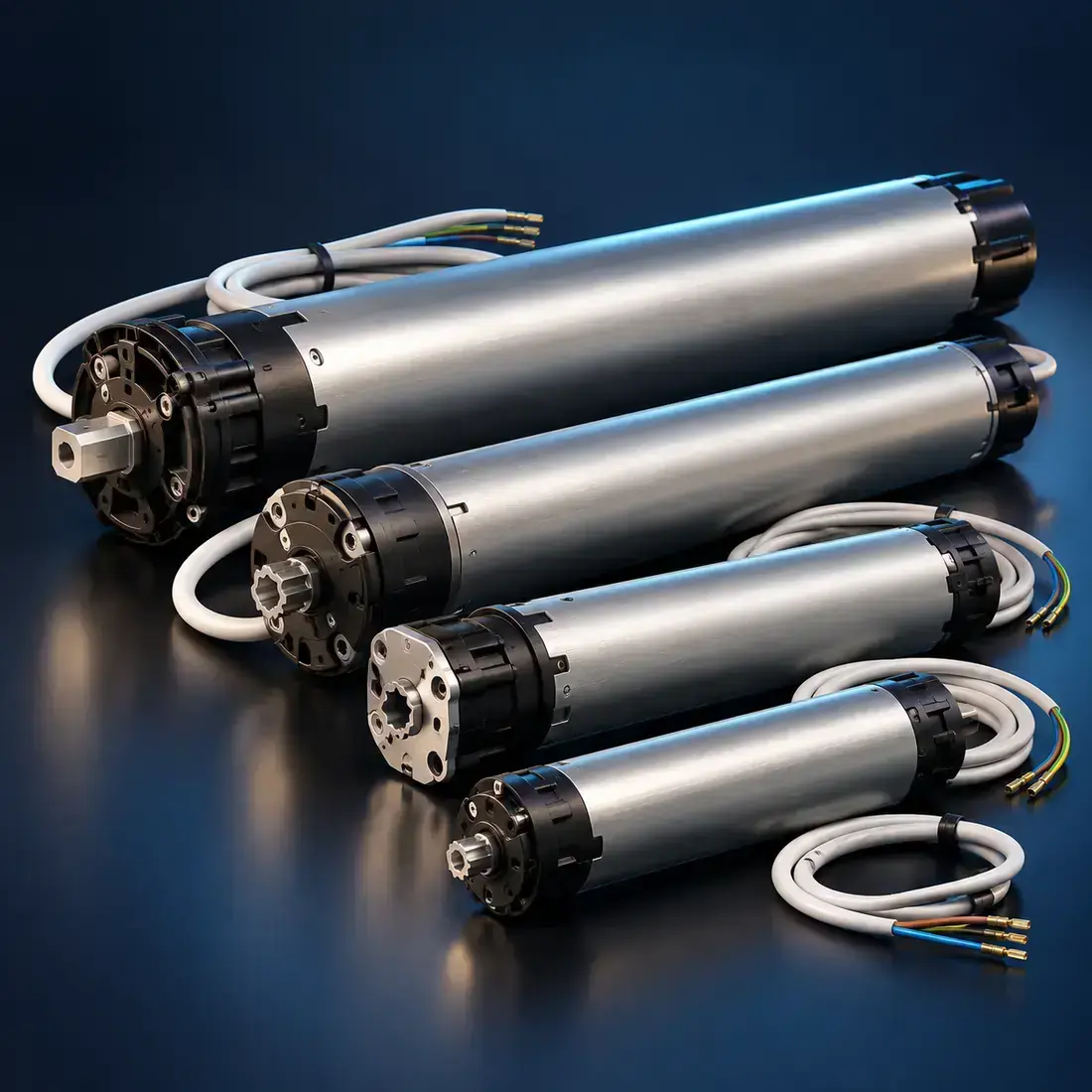

Silnik w wale

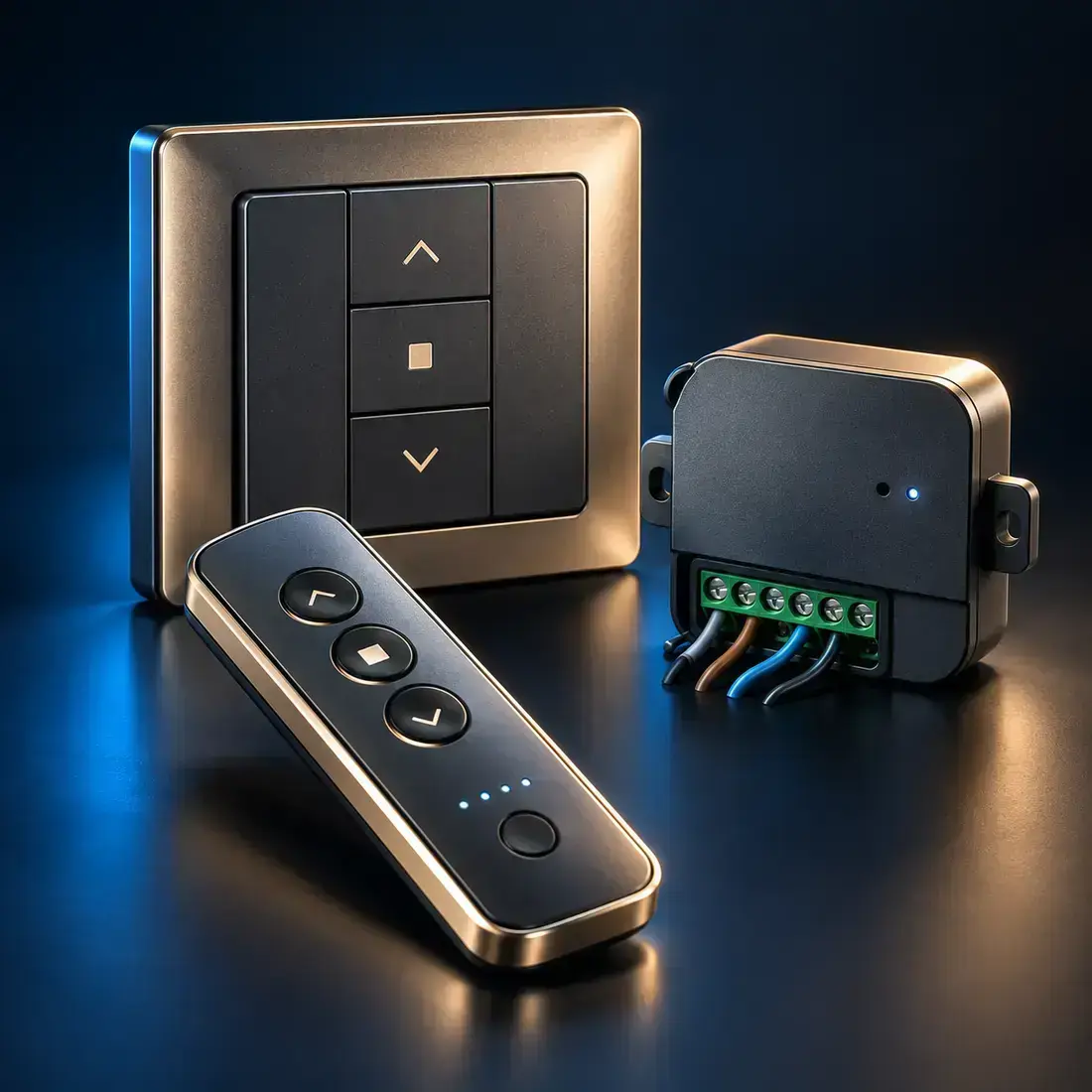

Obsługa przyciskiem lub nadajnikiem. Moc napędu dobierana jest do wymiaru i ciężaru pancerza.
Dobierz silnik →AUTOMATYKA

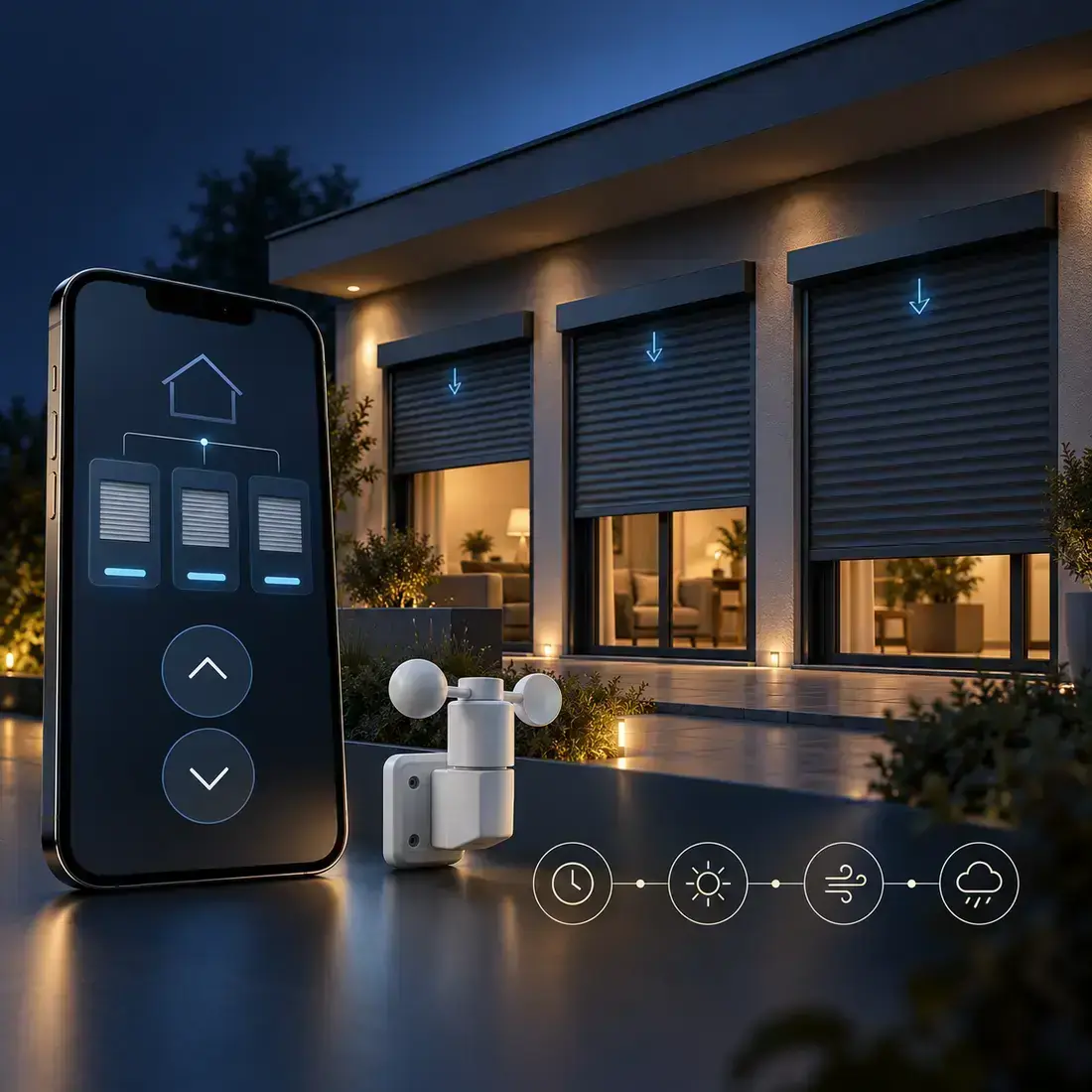

Grupy i scenariusze
Centralne sterowanie, harmonogramy oraz przygotowanie do współpracy z automatyką budynku.
Zaplanuj sterowanie →SKRZYNKA
PANCERZ ROLETY↕
PROWADNICE
Przesuń suwaki zobacz ruch rolety

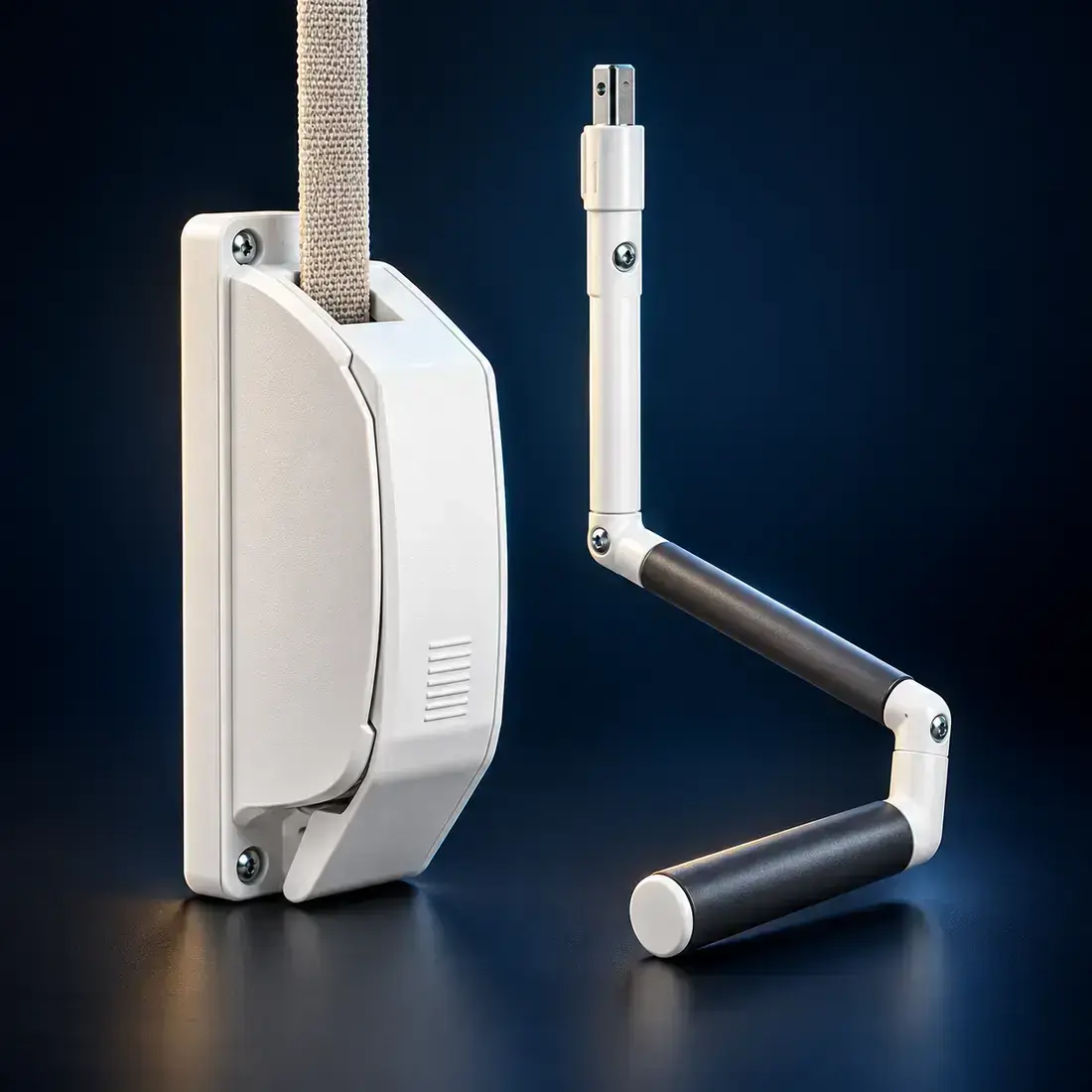

Bez zasilania
Taśma lub korba
Roletę podnosisz i opuszczasz własną siłą. To proste rozwiązanie do wybranych wymiarów i lżejszych pancerzy.
- nie wymaga instalacji elektrycznej
- prosta obsługa pojedynczej rolety
- dobór zależny od wymiaru i ciężaru
Komfort przez cały rok
Moskitiery, kolory
i detale wykończenia.
Elementy dodatkowe dobieramy razem z systemem. Ich dostępność i sposób integracji zależą od skrzynki, prowadnic oraz wymiaru konstrukcji.

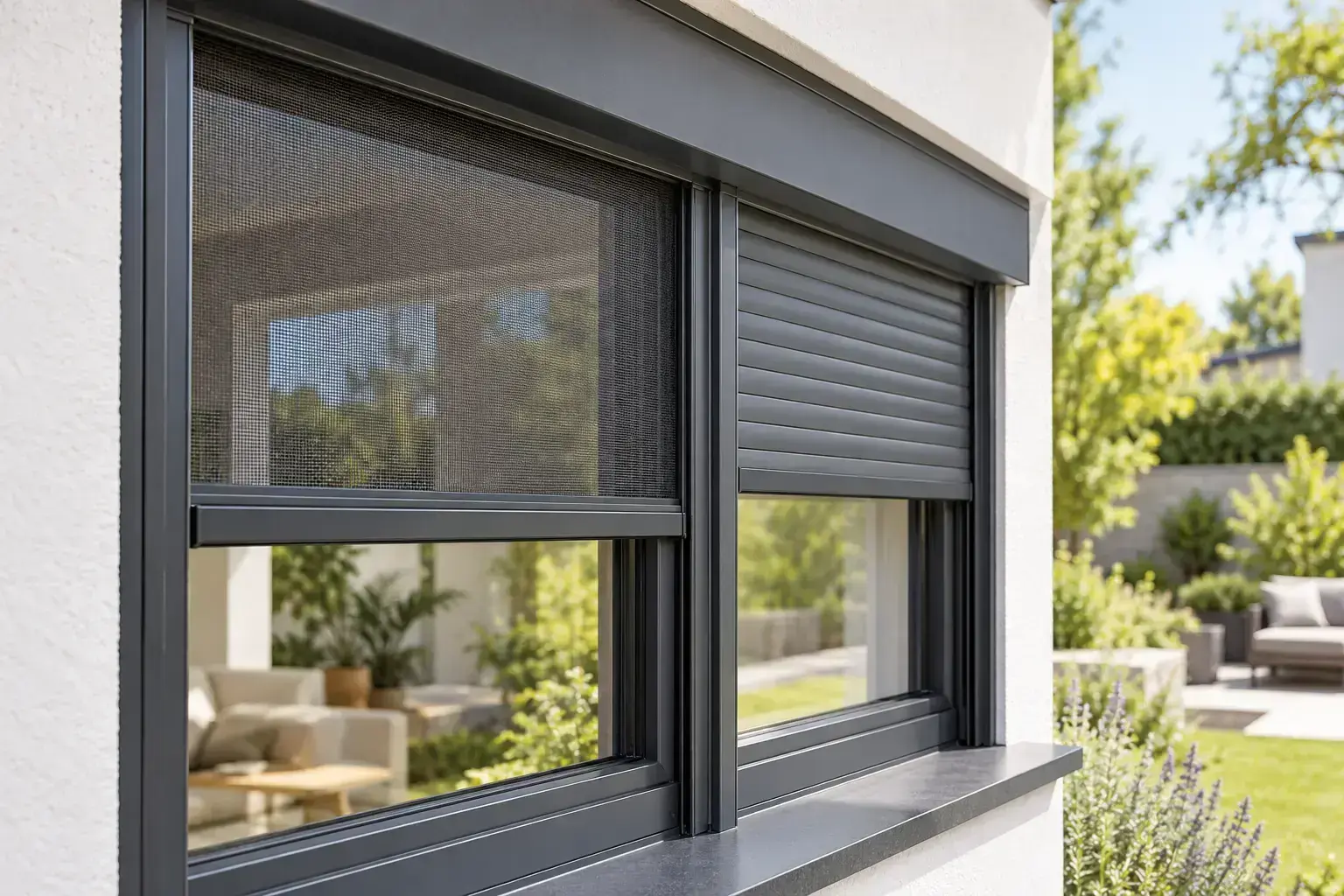

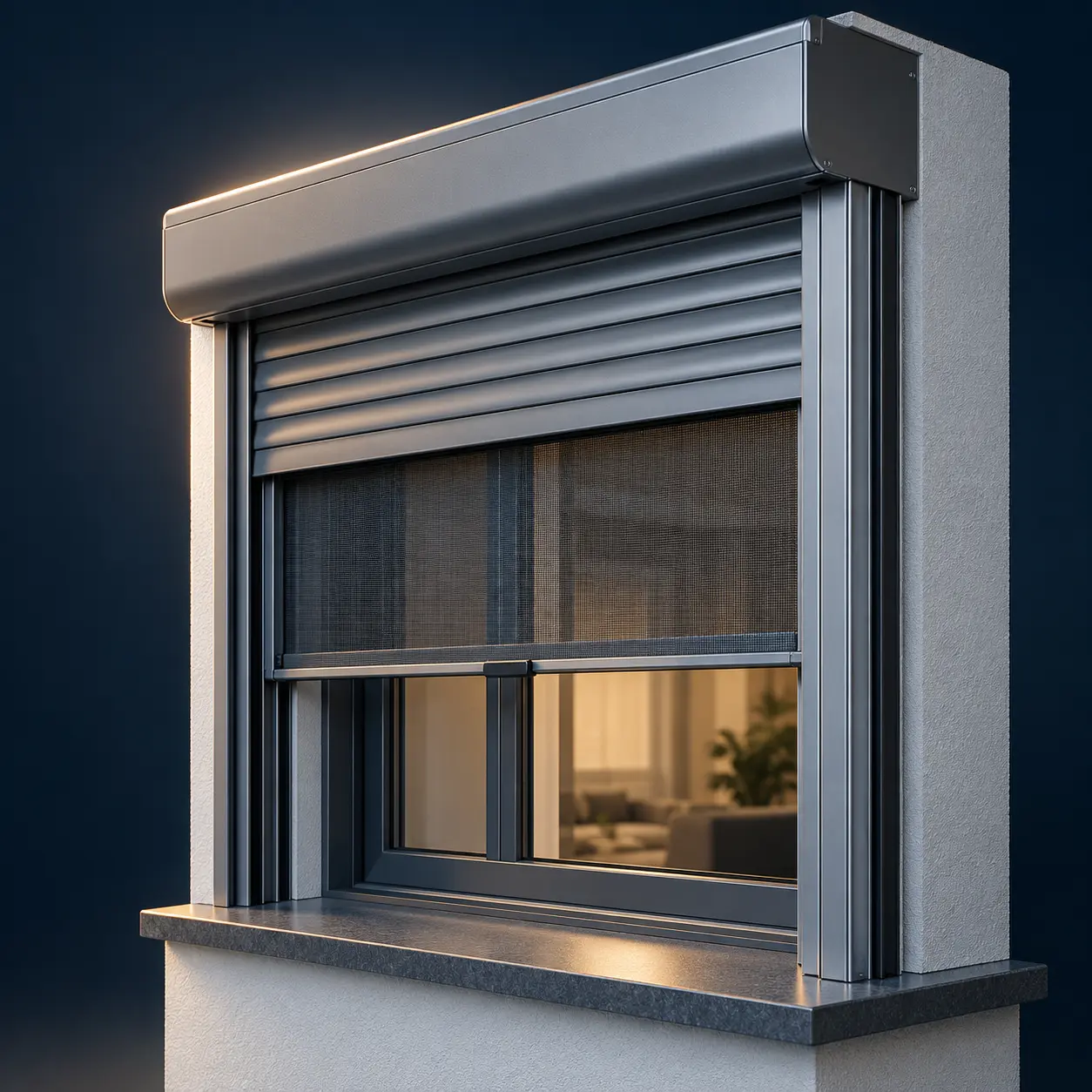

01 / moskitiera zintegrowana
Dwie osłony. Jeden spójny system.
W wybranych wariantach rolet siatka przeciw owadom pracuje niezależnie od pancerza. Jest zwijana do tej samej skrzynki, ale porusza się we własnym torze podwójnej prowadnicy.
01 osobne sterowanie02 wspólna skrzynka03 bez dodatkowej ramki
- swobodne wietrzenie bez owadów
- siatka chowana, gdy nie jest potrzebna
- spójny wygląd całego zestawu
Kolor dopasowany do stolarki.
Pancerz, skrzynkę i prowadnice można zestawić z kolorem okna oraz elewacji. Ostateczna paleta zależy od wybranego elementu i systemu.
BielSzaryAntracytZłoty dąbOrzech
Dobierz kolor →Porównanie
Nakładana czy adaptacyjna?
Decyzja zależy przede wszystkim od etapu inwestycji, miejsca na skrzynkę i planowanego wykończenia elewacji.
| Rozwiązanie | Etap montażu | Położenie skrzynki | Dostęp serwisowy | Najlepsze zastosowanie |
|---|---|---|---|---|
| RNK / RNS | razem z oknem | nad ramą okna | zależnie od wariantu | nowy budynek lub pełna wymiana |
| RAK | po montażu okna | elewacja lub wnęka | od dołu | zabudowana skrzynka zewnętrzna |
| RAS | po montażu okna | elewacja lub wnęka | pod kątem 45° | uniwersalna modernizacja |
| RAR | po montażu okna | elewacja lub wnęka | zaokrąglona rewizja | widoczna skrzynka o łagodnej formie |
Materiały Roofex
Katalogi i dokumentacja.
Wszystkie zatwierdzone pliki będą pobierane z jednego archiwum „Do pobrania”, bez zewnętrznych linków i bez duplikowania dokumentów.
PDF / KATALOG
Rolety Roofex
Przegląd systemów roletowych, sposobów montażu i wyposażenia.
Otwórz archiwum →PDF / DOKUMENTACJA
Rolety nakładane
Warianty skrzynek, przekroje oraz informacje techniczne systemów RNK i RNS.
Otwórz archiwum →PDF / DOKUMENTACJA
Rolety adaptacyjne
Systemy RAK, RAS i RAR montowane na elewacji albo we wnęce.
Otwórz archiwum →PDF / MATERIAŁ TECHNICZNY
Pancerze roletowe
Zestawienie profili pancerza, kolorów oraz przykładowych możliwości wykonania.
Otwórz archiwum →Najważniejsze pytania
Zaplanuj bez niespodzianek.
Kiedy wybrać rolety nakładane?
Gdy okna i rolety są zamawiane razem, szczególnie w nowym budynku lub przy pełnej wymianie stolarki.
Czy rolety adaptacyjne można dodać później?
Tak. Montuje się je na elewacji lub we wnęce, dlatego często wybiera się je do gotowych budynków i modernizacji.
Czy każdą roletę można wyposażyć w silnik?
W większości konfiguracji tak, ale dobór silnika zależy od ciężaru pancerza, wymiaru i oczekiwanego sterowania.
Czy kolor rolety może pasować do okien?
Tak. Skrzynkę, prowadnice i pancerz dobieramy kolorystycznie w zakresie dostępnym dla konkretnego systemu.
Pomoc w doborze
Zaplanuj rolety
razem ze stolarką.
Prześlij wymiary okien i etap inwestycji. Dobierzemy system, skrzynkę, pancerz, rewizję oraz sterowanie.
